產品編號：RZ-UHZ
產品名稱：uhz-519系列磁翻板液位計
產品類別：磁翻板液位計

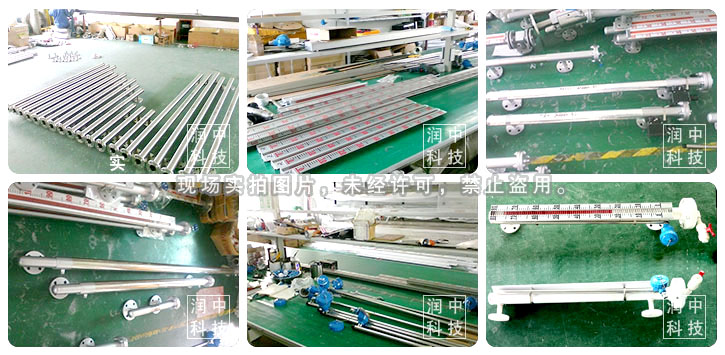

一、uhz-519系列磁翻板液位計產品概述：
uhz-519系列磁翻板液位計**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。RZ-UHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上JT系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。
二、uhz-519系列磁翻板液位計工作原理：
磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
三、uhz-519系列磁翻板液位計主要技術指標
1、量程范圍（mm）：300～19000
2、介質密度（g/cm3）：0.51090～2
3、介質粘度： ≤0.0203Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度（mm）：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）
PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。
注：當uhz-519系列磁翻板液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出。
|

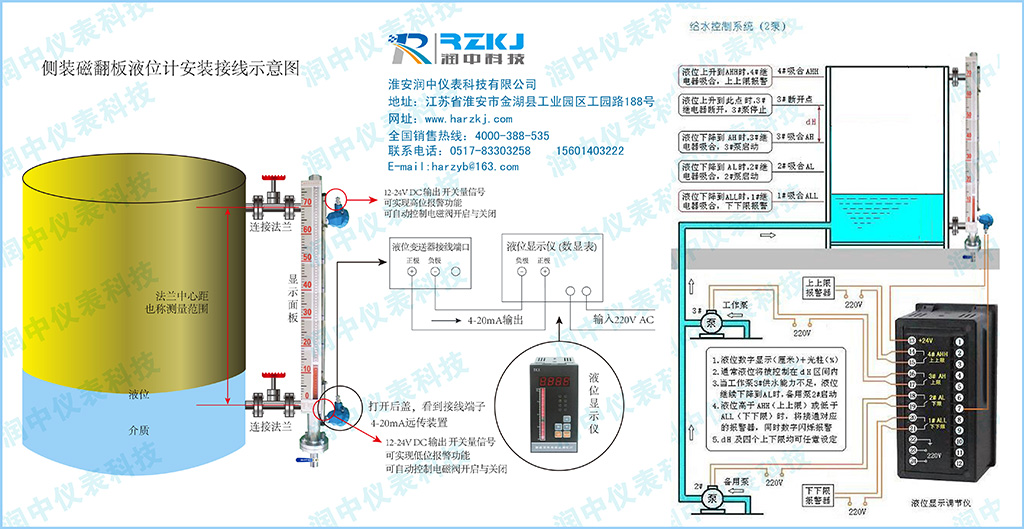

安裝形式內容
|
側裝式
|
|
安裝間距 ( 測量范圍 )
|
500,800,1100,1400,1700,2000,2500,3000mm
|
|
工作壓力
|
0.6,1.6,2.5,4.0MPa
|
|
介質密度
|
≥ 0.76g/cm 3
|
|
介質溫度
|
-40 ℃ ~100 ℃
|
|
環境溫度
|
-40 ℃ ~+70 ℃
|
|
示值誤差
|
± 10mm
|
|
介質粘度
|
≤ 1st(10 - 4 m/s)
|
|
上下限開關輸出
|
1. 控制靈敏度 : 10mm
2. 輸出接點容量 : AC220V2A
3. 接點壽命 : 5 × 10 4
|
|
電遠傳連續顯示
|
1. 精度 : ± 1.5%
2. 輸出負載 : 750
3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源
4~20mA 輸出 ,24VDC 二線制
4. 防爆特征 ia Ⅱ CT4 本質安全型
|
三、uhz-519系列磁翻板液位計選型表
|
RZ-UHZ-519
|
|
磁翻板
|
|
|
0-側側安裝
|
測量型式
|
|
|
1-頂部安裝
|
|
|
2-底部安裝
|
|
|
3-側頂安裝
|
|
|
4-側底安裝
|
|
|
|
0-雙面板
|
顯示方式
|
|
|
|
1-單面板
|
|
|
|
2-單帶夜光型
|
|
|
|
3-LED顯示型
|
|
|
|
|
0-無遠傳變送器
|
遠傳輸出
|
|
|
|
|
1-普通型捆綁式遠傳(4-20mA)
|
|
|
|
|
2-高溫型捆綁式遠傳(4-20mA)
|
|
|
|
|
|
0-普通型
|
防爆形式
|
|
|
|
|
|
G-隔爆型
|
|
|
|
|
|
Z-本安型
|
|
|
|
|
|
F-配安全柵
|
|
|
|
|
|
|
0-無報警
|
報警形式
|
|
|
|
|
|
|
S-上報警(閉)
|
|
|
|
|
|
|
X-下報警(開)
|
|
|
|
|
|
|
K-上、下報警
|
|
|
|
|
|
|
|
A-321
|
材質選型
|
|
|
|
|
|
|
|
B-304
|
|
|
|
|
|
|
|
C-316L
|
|
|
|
|
|
|
|
D-RPP
|
|
|
|
|
|
|
|
E-UPVC
|
|
|
|
|
|
|
|
F-304內襯PTFE
|
|
|
|
|
|
|
|
|
0-≤1.0MPa
|
工作壓力
|
|
|
|
|
|
|
|
|
1-≤1.6MPa
|
|
|
|
|
|
|
|
|
2-≤2.5MPa
|
|
|
|
|
|
|
|
|
3-≤4.0MPa
|
|
|
|
|
|
|
|
|
4-≤6.4MPa
|
|
|
|
|
|
|
|
|
5-≤10.0MPa
|
|
|
|
|
|
|
|
|
|
A-≤60℃
|
工作溫度
|
|
|
|
|
|
|
|
|
|
B-≤100℃
|
|
|
|
|
|
|
|
|
|
C-≤120℃
|
|
|
|
|
|
|
|
|
|
D-≤180℃
|
|
|
|
|
|
|
|
|
|
E-≤250℃
|
|
|
|
|
|
|
|
|
|
F-≤350℃
|
|
|
|
|
|
|
|
|
|
G-≤450℃
|
|
|
|
|
|
|
|
|
|
|
0-DN10(適用于側裝)
|
安裝法蘭
|
|
|
|
|
|
|
|
|
|
|
1-DN15(適用于側裝)
|
|
|
|
|
|
|
|
|
|
|
2-DN20(適用于側裝)
|
|
|
|
|
|
|
|
|
|
|
3-DN25(適用于側裝)
|
|
|
|
|
|
|
|
|
|
|
4-DN32(適用于側裝)
|
|
|
|
|
|
|
|
|
|
|
5-DN80(適用于頂裝)
|
|
|
|
|
|
|
|
|
|
|
6-DN100(適用于頂裝)
|
|
|
|
|
|
|
|
|
|
|
7-DN100(適用于頂裝)
|
|
|
|
|
|
|
|
|
|
|
|
A-無排污閥
|
排污排氣選型
|
|
|
|
|
|
|
|
|
|
|
|
B-排污閥
|
|
|
|
|
|
|
|
|
|
|
|
C-排氣閥
|
|
|
|
|
|
|
|
|
|
|
|
D-帶排污和排氣閥
|
|
|
|
|
|
|
|
|
|
|
|
|
V-真空夾套型(防霜型)
|
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
W-蒸汽夾套型
|
|
|
|
|
|
|
|
|
|
|
|
|
X-電伴熱型
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-□□□□
|
中心距、深度
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-□□
|
介質密度ρ(g/c)
|
