關于儀表表安裝過程中必須注意的電器接地分類篇(一)

工業生產中儀表儀器的安裝的接地是安裝過程中必須要注意的問題，千萬不能夠掉以輕心，不正確的安裝方式或不可靠的接地，不僅會對儀表測量的數據造成不可估計的影響，嚴重地更會造成安全上的隱患，所以千萬不以馬虎，下面，潤中儀表科技的工程師就對于實踐中經常遇到的接地問題，作一個詳細的說明，用以指導用戶在儀表設備的使用過程中，能夠輕松面對儀表接地的問題。

 接地分類

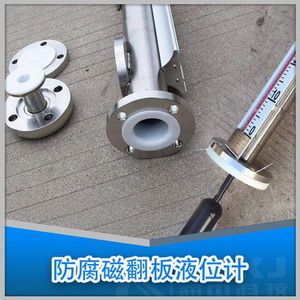

1  保護接地（也稱為安全接地）是為人身安全和電氣設備安全而設置的接地。遠傳型磁翻板液位計儀表及控制系統的外露導電部分，正常時不帶電，在故障、損壞或非正常情況時可能帶危險電壓，對這樣的設備，實施保護接地。低于36 V供電的現場儀表，可不作保護接地，但有可能與高于36 V電壓設備接觸的除外。  當安裝在金屬儀表盤、箱、柜、框架上的儀表，與已接地的金屬儀表盤、箱、柜、框架電氣接觸良好時，可不作保護接地。

2  工作接地儀表及控制系統工作接地包括：儀表信號回路接地和屏蔽接地。隔離信號可以不接地。這里的隔離應當是每一輸入信號（或輸出信號）的電路與其它輸入信號（或輸出信號）的電路是絕緣的、對地是絕緣的，其電源是獨立的、相互隔離的。非隔離信號通常以直流電源負極為參考點，并接地。信號分配均以此為參考點。儀表工作接地的原則為單點接地，信號回路中應避免產生接地回路，如果一條線路上的信號源和接收儀表都不可避免接地，則應采用隔離器將兩點接地隔離開。信號屏蔽電纜的屏蔽層應接地，應根據信號源和接收儀表的不同情況采用不同接法。當信號源接地時，遠傳型磁翻板液位計信號屏蔽電纜的屏蔽層應在信號源端接地，否則，信號屏蔽電纜的屏蔽層均應在信號接收儀表一側接地。信號屏蔽電纜接地應為單點接地。

3  本安系統接地采用隔離式安全柵的本質安全系統，不需要專門接地。采用齊納式安全柵的本質安全系統則應設置接地連接系統。齊納式安全柵的本安系統接地與儀表信號回路接地是分不開的。

4  防靜電接地安裝DCS、PLC、SIS等設備的控制室、機柜室、過程控制計算機的機房，宜考慮防靜電接地。這些室內的導靜電地面、活動地板、工作臺等應進行防靜電接地。凡作了保護接地和工作接地的儀表和設備，不必再另作防靜電接地。

5  防雷接地當儀表及控制系統的信號線路從室外進入室內后，設有電源保護器或其它需要設置防雷接地連接的場合，應實施防雷接地連接。儀表及控制系統防雷接地應與電氣系統防雷接地系統共用，但不得與獨立避雷裝置共用接地
