磁翻板液位計原理

     磁翻板液位計原理:
     磁翻板液位計是一種在生產罐區被大量使用的液位測量儀表，磁翻板液位計原理表述如下：

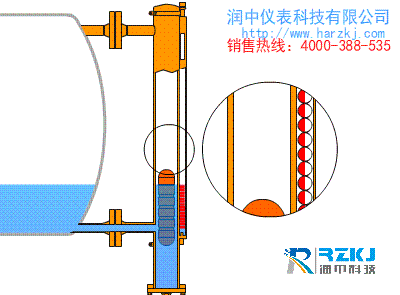

磁翻板液位計有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器;這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降;這時候我們并不能看到液位，所以腔體的外面裝了一個翻板(翻柱)顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻板(翻柱)顯示器，推動磁翻板(翻柱)翻轉180°;由于磁翻板(翻柱)是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。

磁翻板液位計簡便易用，具有以下突出特點和優點：
1、以浮子為感測元件，利用磁鋼驅動翻片指示，因此無需能源輔助;
2、通過高密封、防泄漏等技術措施，磁翻板液位即使在低溫、高溫、高壓、強腐蝕等各種惡劣的環境下，也能安全可靠工作;
3、因為磁翻板液位計的兼容性高，所以一直以來在工業生產中都得到了**的應用，是槽、罐等容器液位測量中的理想之選。

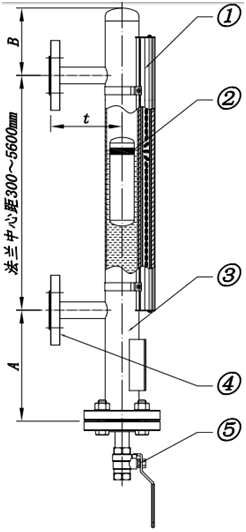

磁翻板液位計的結構由浮筒（主導管）、磁浮子、磁翻板（磁翻柱）、指示器、排污閥、連接法蘭等組成。如下圖所示：

磁翻板液位計結構圖

①指示器；②磁浮子；③浮筒；④連接法蘭；⑤排污閥



控制型液位計是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警;遠傳型是在磁翻板液位計的基礎上增加了4~20mA變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。通過本文關于磁翻板液位計原理及動畫的說明，可以清楚地了解到磁翻板液位計工作原理及結構。
