密閉容器中使用單法蘭液位變送器測量液位的技術分析

一、本文概述
  測量液位的儀表儀器有很多種，在工業生產領域我們可以看到各種各樣的液位測量儀表，有基于浮力和磁力原理工作的磁翻板液位變送器，有基于雷達波和超聲波原理工作的雷達液位計或超聲波液位計，有基于電容感應原理測量液位的電容式液位計。每一種液位儀表都有其優點和不足之處，實際測量工作中目前還無法做到以一種儀表勝任所有的測量條件，并且由于基于經濟成本方面的考量，我們也會根據實際測量的精度要求選擇價格不一樣的產品。比如磁翻板液位計在某些環境下易失去磁性導致液位計失靈；雷達液位計精度高，但投資較大，同時在投運初期由于信號干擾源較多，對測量影響較大，需要頻繁切除虛假信號。

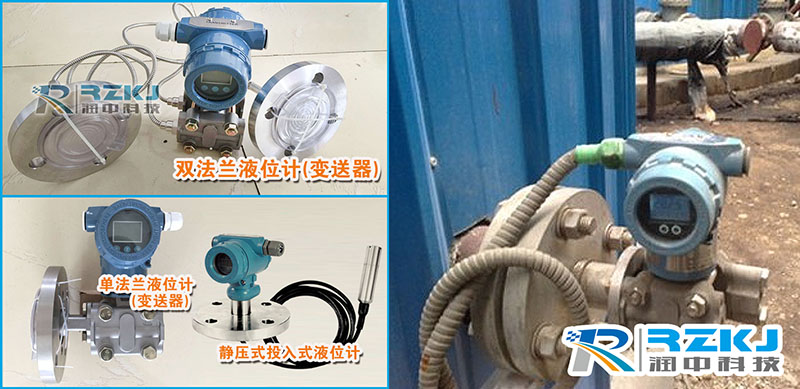

本文向大家介紹的是一種基于壓力原理工作的液位變送器，差壓變送器成本較低，測量精度高，干擾源少，所以用差壓原理測量密閉容器中的液位比較常用。此類液位變送器有兩種形式，分別對應于不同的儲罐方式，一種是單法蘭液位變送器，一種是雙法蘭液位變送器，這里對單法蘭液位計產品展開分析，單法蘭液位變送器可以一種直接安裝在管道或容器上的現場變送器，它可以對各種類型的儲罐和容器進行液位甚至液位的、精確測量，安裝方式有平法蘭和插入式法蘭兩種，內部有隔離膜片與所測的液體介質直接接觸，而無須象雙法蘭液位變送器一樣將正壓側用導壓管引出，因此特別適用于高溫和高粘度、易結晶、易沉淀、強腐蝕的液體測量。

更多的單法蘭液位變送器、雙法蘭液位變送器選購及選型詳情，請點擊鏈接>>>>>>>>>>>



二、 單法蘭液位變送器
  單法蘭變送器分插入式和平法蘭兩種，兩種變送器的測量原理和安裝方式基本相同，但不同的工藝條件對變送器的測量數據影響是非常大的。以制鹽行業蒸汽冷凝水閃發桶為例(見圖1)，A為蒸汽冷凝水進口，B為閃發蒸汽出口，C為單法蘭變送器安裝位置．D為蒸汽冷凝水排水管道，E點為單法蘭變送器的負壓側取壓點。

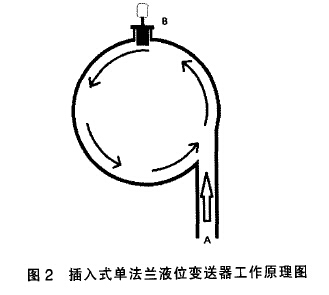

在儀表選型過程中．我們往往會忽略水流對壓力的影響，若A點與桶切線垂直，則桶內的水不會形成漩渦，但從A點下落的水柱會影響到C點壓力的測量， 造成單法蘭變送器正壓側測量數據不穩定；若A點與桶切線不垂直，則桶內水會形成漩渦，無論C點在什么位置，都會造成單法蘭變送器的正壓側測量數據失真?？紤]到蒸汽冷凝水的閃發效率，一般情況下都采用A點與桶切線方向平行的進口方式．如此桶內必然會形成漩渦，變送器的選型問題至關重要。
