磁翻板液位計帶遠傳信號功能信號輸出方式及安裝要求

磁翻板液位計的工作原理：
*先要了解一下磁翻板液位計的結構：每一臺磁翻板液位計都有一個容納浮球的腔體，稱為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色，兩色交界處即是液面的高度。



更多關于磁翻板液位計帶遠傳產品的選型與詳細知識，請點擊>>>>>>>>>>>>>>>


磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。那么，磁翻板液位計帶遠傳又是如果實現信號遠傳輸出的呢？

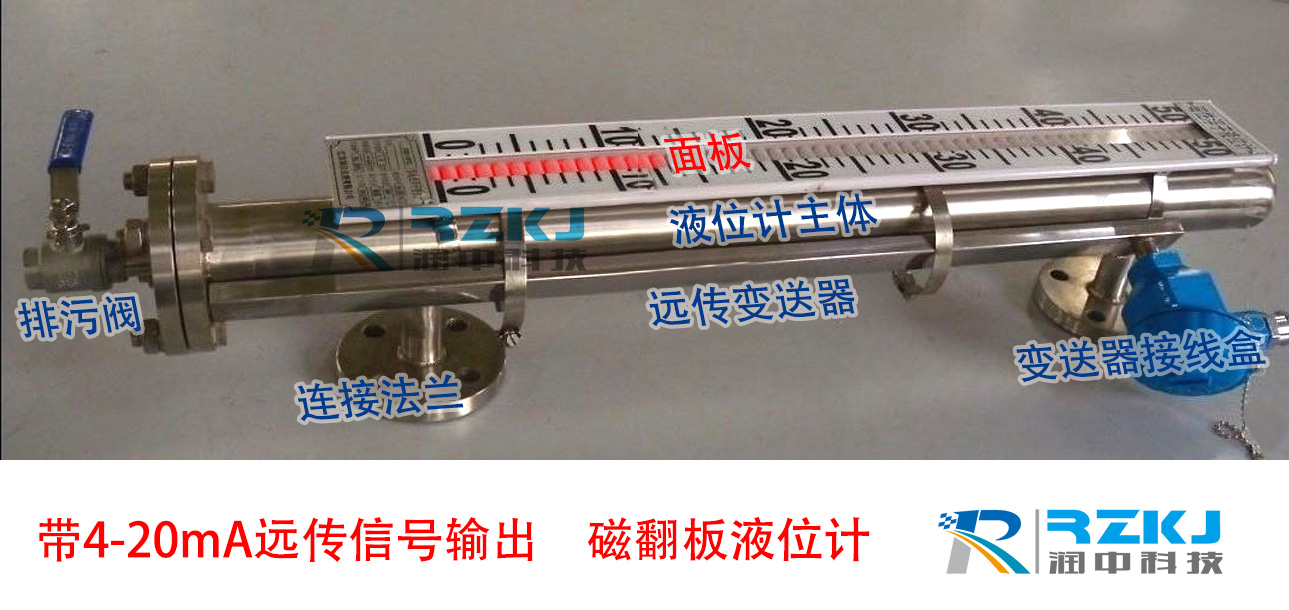

帶有遠傳變送器的磁翻板液位計，在其變送器部分及電氣部分的工作原理是利用磁性浮子作用在磁簧開關導致連入回路的電阻數目的變化，進而使得傳感器部分可以發生與液位變化相對應的電阻信號。遠傳信號傳輸部分是采用內置干簧管組成的信號轉化器，就可以把電阻信號轉化成4～20mA的電流信號。磁翻板液位計的電子元件幾乎沒有電容器、電感等儲能元器件。如果現場需要，也可以疊加通訊協議，也可以使用總線通訊。
　
磁翻板液位計帶遠傳配套儀表時需做到如下幾條：
1.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；  　2.遠傳配套儀表上感應面應面向和緊貼主導管；
3.遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
4.遠傳配套儀表與顯示儀表或工控機之間的連線好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
5.接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
