靜壓投入式液位變送器在原水池自動供水改造中的應用
發表時間：2018-07-16 ??點擊次數：1074? 技術支持：1560-1403-222
一、概述
靜壓投入式液位變送器是一種在各類供水現場中使用較為**的一種液位測量儀表，其測量原理是通過投入水中的水壓控制探頭監測水的壓力，并且將測量的水壓值與外部的大氣壓力作比較處理計算，通過內置的數字計算單元得到實際水位數值。因為其使用簡單，后續的維護工作量小，在工農業生產及各類生產生活的液位測量領域都得到了大量的應用，本文針對于靜壓投入式液位計在測量原水池中，通過對DCS的聯動控制，將測量的遠傳信號傳遞至控制部門，以實現遠程自動化控制水位變化的功能。
本文所說的原水池主要是指用于生產、生活及消防用水的儲存，在原設計中原水池供水需人工到現場開啟深井泵，操作室離現場較遠，如果僅僅依靠人工干預水位的控制，常常會造成水的外溢，造成不必要的浪費。通過對原水池供水系統的改造，配合靜壓投入式液位變送器的使用，做到讓原水池能夠自動供水。從而達到節約用水，節省人力的目的。
二、改造方案
針對以上存在的問題，對原水池的供水方式進行了改造，由原人工操作改為自動控制。

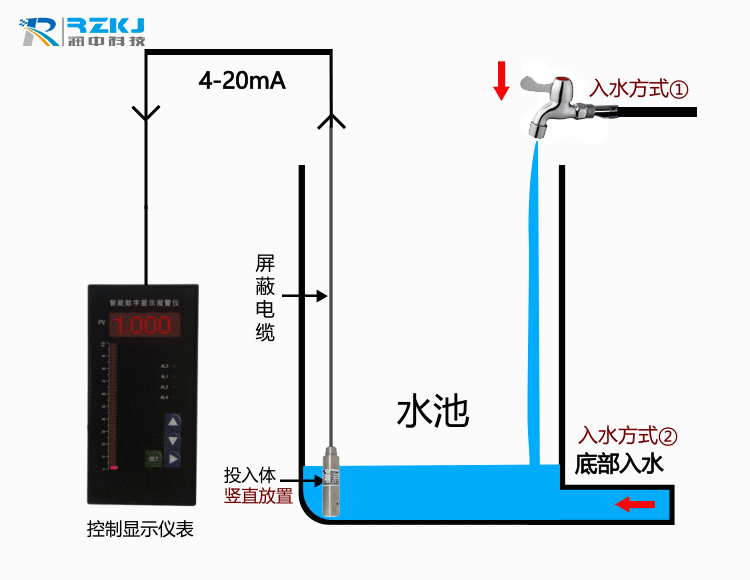

1．原水池液位的測量：原水池原來液位沒有計量，液位的高低完全由現場操作人員觀察，增加了職工的勞動強度，現在采取投入式靜壓式液位變送器配備相應的二次儀表，此液位計不僅能夠顯示液位的高低，而且還能夠輸出一個4—20mA 信號，這樣不僅在操作室增加了液位指示，而且還可以將4—20mA 的模擬量信號送給DCS，作為控制信號 。
2．DCS 控制：因我單位原有的控制系統為DCS 控制，而且有多余的I/O 接口，因此，確定采用DCS控制，DCS 接收到液位計輸入的4—20mA 的模擬量信號后，將此信號轉化為相應的液位量，而且設定液位高（H）、低（L）限報警值，液位信號與設定值進行比較，當現場液位在H、L 之間時沒有輸出，當現場液位指示等于L 時，DCS 輸出一個開啟泵信號，直至液位到達H 時，停止信號輸出。當液位再一次降到L 時，又重新給出開啟泵信號，如此往復循環。
3．控制柜的控制回路改進：原設計因為為人工操作，所以沒有相應的自控部分，原設計如圖1 所示，
泵的啟動方式為星—三角啟動，有相應的開、停指示。改進后如圖2 所示。
圖1 改造前控制柜的控制回路

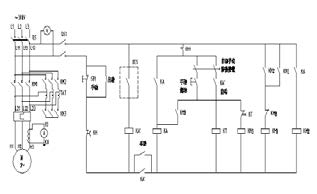

圖2 改造后控制柜的控制回路
改進后的回路只在原來的基礎上增加了一手動、自動轉換開關及中間繼電器KA，投資很小，當轉換開關置于自動位置時，當控制回路接收到DCS 的導通信號時，中間繼電器KA，得電吸合，輔助觸點閉合，控制回路導通，使泵開啟；當控制回路接收到DCS 的停止信號時，中間繼電器KA，失電，輔助觸點斷開，控制回路斷開，使泵停止工作。
三、結束語
通過此次改造后，經過一段時間的運行，原水池再沒有發生溢水的情況，而且減輕了工人的勞動強度，能夠更好的投入到其他的工作中去。
