磁翻板液位計用于汽包測量中的可行性方案分析


在液位測量領域中，隨著技術的進步越來越多的新式的液位計被應用到生產中來，以前用于汽包水們監測的液位計主要有云母雙色水位計、電接點水位計、差壓水位計，為了彌補以上這些液位計的缺陷，又發明了磁翻板液位計。以上三種水位計，在生產中運用的已經有很長的歷史，大家都比較熟悉。對于磁翻板液位計特別是汽包監測水位用的高壓磁浮液位計，是近些年才開始應用的，但是由于磁翻板液位計具有其他液位計不可比擬的優越性，所以近年來得到更多的用戶所青睞，在許多火力發電廠的投產項目中的應用也越來越廣。磁翻板液位計大的特點是是安全、無泄漏、免維護，其不但可以用于高溫高壓的汽包上，亦可用于除氧器、凝汽器、高低壓加熱器、疏液箱、水箱、油箱、酸堿儲存等裝置的液位測量。


更多的磁翻板液位計產品選購與選型，請點擊以下鏈接>>>>>>

　　一、磁翻板液位計的組成及優越性
磁翻板液位計都主要由筒體、浮子、顯示器件等部分組成。其測量筒主體部分均采用1Cr18Ni9Ti不銹鋼材料制作。顯示器件由鋁合金型材支架和紅綠陶瓷轉子或紅綠塑料轉子制成，對于高溫的測量介質和環境，則采用了鋁合金的翻片制成。

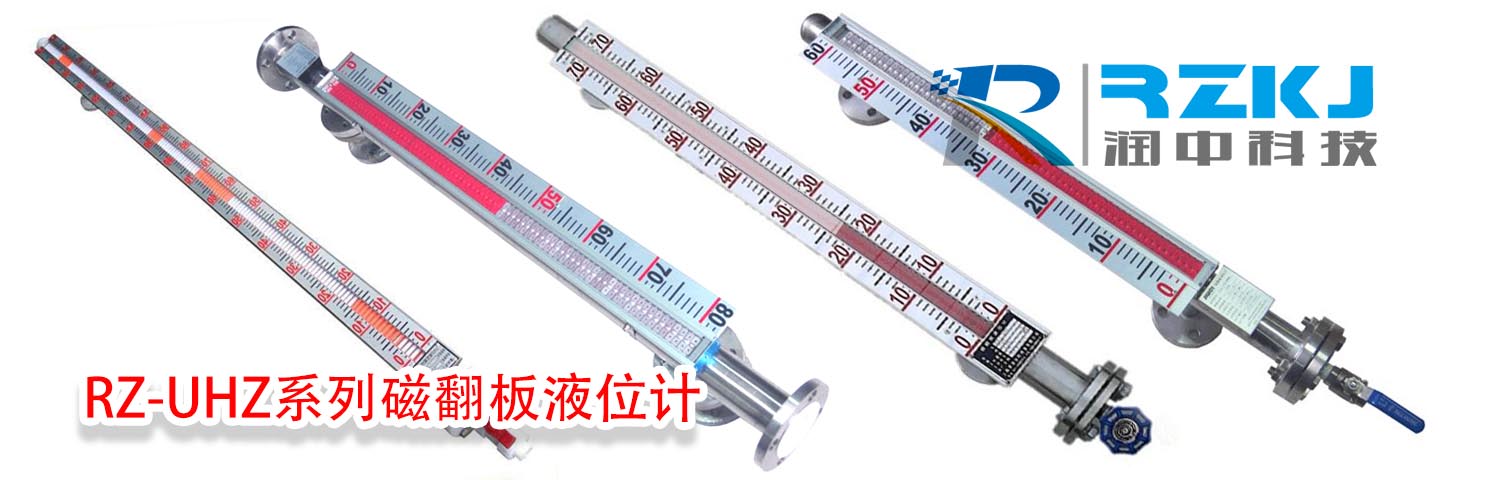

　　近年以來，在磁翻板液位計的基本型基礎上改進型的磁敏雙色液位計也逐漸成為市場的新寵，該類型的磁翻板液位計亦稱為RZ-UHZCF系列光電型雙色磁翻板液位計。該光電型液位計與普通磁翻板液位計一樣，也是由筒體、浮子、顯示器件、取樣管部件等部分組成。所不同的是，光電顯示型液位計顯示器件采用1Cr18Ni9Ti不銹鋼材料和紅綠雙色LED發光管制成。其特點和優點是：
　　1．光電顯示器采用進口雙色超高亮LED燈組成，LED燈支持熱拔插式連接方式，更換備件方便，方便維護。
　　2．顯示器將液位顯示汽紅水綠的效果，液位上升時LED發光管顯示綠色，液位下降時顯示紅色，根據發光管的紅綠位置從標尺可直接上讀出液位的具體數值。
　　3．紅綠雙色LED燈色澤純正，顯示清晰、醒目。該紅綠LED燈作為發光體，不同于一般的磁翻板或是磁轉柱，特別是在電視監視上，有著其他磁翻板液位計達不到的效果。所顯示的紅綠顏色色澤明亮純正，有別于一般產品在電視上顯示發白的情況，達到就地和電視顯示清晰一致，適合用戶需要。而且用戶可自由在現場進行大范圍調節亮度，不受現場環境影響。

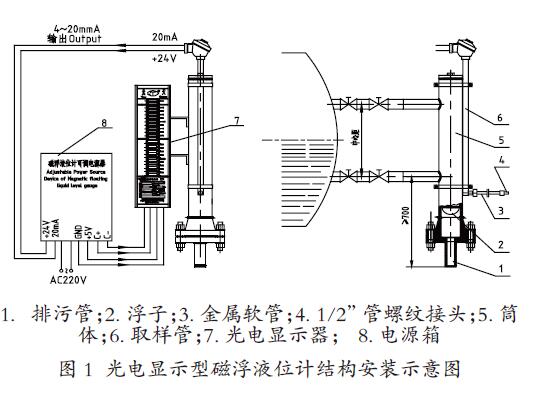

　　1．排污管；2. 浮子；3. 金屬軟管；4. 1/2”管螺紋接頭；5. 筒體；6. 取樣管；7. 光電顯示器； 8. 電源箱
圖1 光電顯示型磁翻板液位計結構安裝示意圖

　　二、磁翻板液位計的可靠性
磁翻板液位計的大特點是被測介質與顯示器件是相互隔離的。因此，該磁翻板液位計具有良好的密閉性和安全可靠性，適用于高溫、高壓、有毒、有害、強腐蝕性等介質的測量，而且具有測量范圍大、安裝方便、讀數直觀、維護量少、使用安全、防腐、防爆等特點。這些特點使得磁翻板液位計具有了液位顯示清晰、運行穩定、可靠性強、運行安全、無泄漏、免沖洗、免維護等諸多優點。特別是運行安全、無泄漏、免維護的優點，是其他水位計無法比擬的，非常適合典型的化工行業企業。使用該液位計不僅可以改善工作環境，降低使用成本，還可提高安全生產系數，保障有關工作人員的人身安全。

　　三、磁翻板液位計的種類
　　按壓力等級分，磁翻板液位計有三種：
　　中低壓磁翻板液位計：B49-1.6～6.4-CF/2/3，公稱壓力≤6.4MPa
　　次高壓磁翻板液位計：B49-10-CF/2/3，公稱壓力≤10MPa
　　高壓磁翻板液位計：B49-16～32-CF/3，公稱壓力≤32MPa
　?。ㄆ渲?2代表附帶液位開關型，/3代表遠傳取樣功能）。
　　高壓磁翻板液位計主要用于電廠鍋爐汽包上或使用環境類似于汽包的高溫高壓容器。
高壓磁翻板液位計的測量筒采用不銹鋼材料制成。高壓浮子是采用高強、耐腐、絕磁的TC4材料來制作的，可靠性強和安全系數高，高溫熱變形小。測量筒體除連接法蘭外，沒有其他的泄漏點，無需像云母雙色水位計那樣頻繁更換密封易損件。而連接法蘭處采用的是不銹鋼石墨纏繞墊或不銹鋼齒形墊密封，因而該水位計的密封性能好，可以做到完全無泄漏?？紤]鍋爐汽包高溫、高壓的特點，浮子的制作采用了特殊的技術和工藝方法。一方面磁鋼選用稀土釤鈷系永磁材料，該材質的剩磁密度、矯頑力、大磁能積等各項指標均較高，并且高溫退磁曲線較平坦。

另一方面為提高浮子抗外壓強度，浮子采用分段制成的方法。每段浮子管段都由α+β相鈦合金中綜合性能好的TC4棒材車制而成。各管段之間用由TC4棒材車制的支撐環來連接，各管段內部亦由車制一體的支撐環。各管段之間的連接采用的是高頻等離子自動焊，焊縫美觀、牢固。

　　四、結語
　　總之，高壓磁翻板液位計是一種測量高溫高壓容器特別是鍋爐汽包液位較理想的液位計。該液位計大的特點就是安全，無泄漏，免維護。

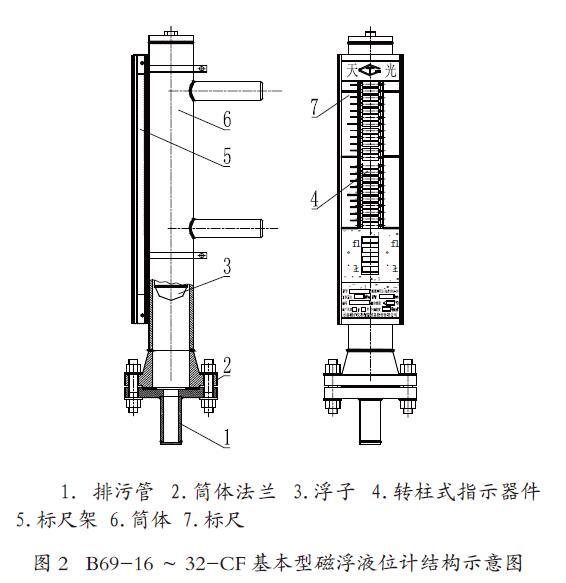

　　1．排污管 2.筒體法蘭 3.浮子 4.轉柱式指示器件5.標尺架 6.筒體 7.標尺
　　圖2基本型磁翻板液位計結構示意圖
