潤中儀表告訴你關于磁翻板液位計翻片磁珠設計中的那些要求

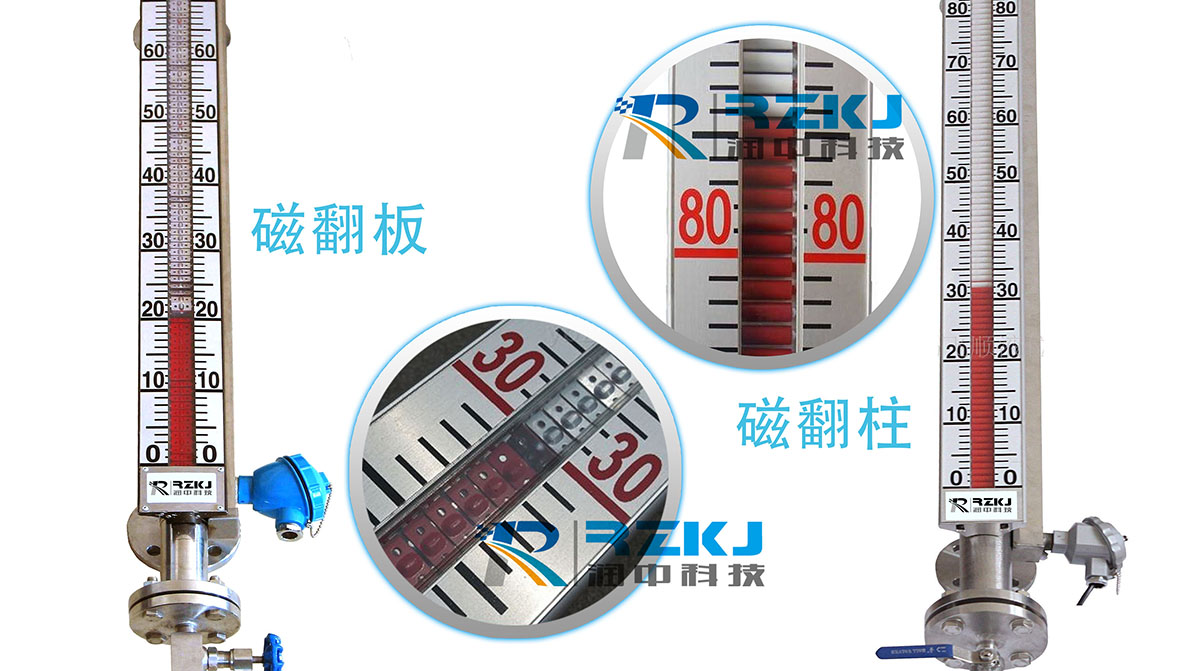

        磁翻片，也稱磁翻旗，是磁翻板液位計指示面板中必不可少的部件。磁翻片按照一定的間隔有規律地擺放在帶有凹槽的導軌里，并且在翻片內部磁性鋼珠的作用下，相鄰兩個翻片之間相互吸引互鎖形成穩定的整體。磁翻板液位計的液位指示就是通過磁翻片的翻轉而發生顏色的改變來指示液位的。因此，翻片內磁珠質量的好壞將會直接影響翻片工作的穩定性和可靠性。而翻片要穩定而可靠地工作，和翻片磁珠所遵循的相關設計要求是分不開的。


       磁翻板液位計設計翻片磁珠有哪些要求
一般來講，在設計磁翻片時，需要對翻片中磁珠的尺寸、磁性的大小以及充磁的方向進行設計和選擇：

　　一、磁珠磁性大小的設計
翻片磁珠的磁性既不能偏大，也不能偏小，必須與浮子表面的磁性相匹配。這是因為，如果磁珠的磁性偏大，各個翻片之間的自鎖吸力就會增強，自鎖穩定性會較好，但對浮子的磁性就要求較高，如浮子的磁性選擇得不對，浮子就無法克服翻片之間的自鎖吸力，不能使翻片發生翻轉；磁性也不能偏小，偏小會使翻片之間的自鎖吸力不夠，互鎖性不好，各個翻片就會出現翻轉不一致，形成“花臉”現象。通常翻片中的磁珠選用鐵氧體磁鐵，鐵氧體磁鐵磁性較弱，耐溫性能好，適合做翻片中的磁珠。

　　二、磁珠長度尺寸的選擇
磁珠尺寸的選擇過大，會增大磁翻片的重量，導致翻片翻轉不靈活，降低儀表的靈敏度；不僅如此，過大的磁珠還會使磁翻片的外形尺寸變大，這既使翻片的重量增加，又使產品的測量分辨率降低；另外，在翻片間距一定的情況下，過大的磁珠會使兩翻片間的相互吸引力變大，翻片之間的自鎖性提高，對浮子的磁性要求也相應增加，浮子表面需要較大的磁場才能使翻片翻轉，所以磁珠尺寸過大對翻片翻轉不利。通常磁翻板液位計的現場指示分辨率為±10mm，翻板的寬度一般設計在8~9mm，因此翻片磁珠一般設計在5~7mm長為宜，直徑為3mm左右。

　　三、磁珠的充磁方向
在設計磁珠時，除對磁珠的磁性大小和磁極方向有要求外，對磁珠的磁場方向和磁珠的中心軸線是否偏移傾斜都有要求。如果磁珠充磁后，磁場的方向與磁珠的中心軸線傾斜偏移一定的角度，指示器中的翻片組就會由于磁珠的磁場方向問題而出現傾斜，不能互相自鎖成平整的一體。一般出現這個現象的原因大多是因磁珠的充磁方向有問題所致。

　　所以，對磁珠的設計和選擇是磁翻板液位計翻片設計的一個重要內容。在研發中，工程師認真地對磁珠的尺寸、磁性的大小、磁場的方向和磁鐵的材質進行了深入地分析和研究，并做了大量的相關驗證試驗，使翻片翻轉靈活，自鎖穩定，具有極高得可靠性。
