磁翻板液位計實現信號遠傳的方法及不同的安裝方式的要求

1 磁翻板液位計的特點及參數

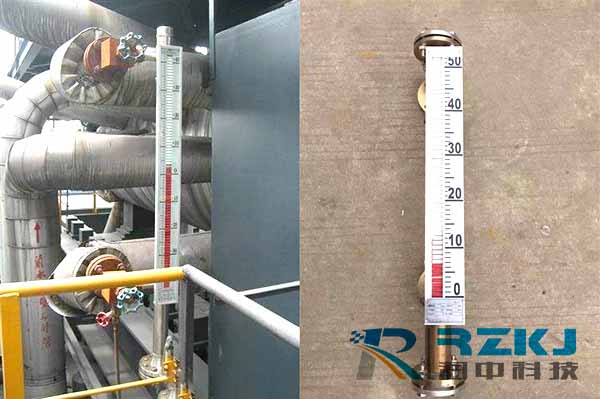

磁翻板液位計是以磁性浮子為感測元件，并經過磁性浮子與顯示色柱中磁性體的磁耦協作用，反映被測液位或界面的測量儀表。磁翻板液位計指示器裝置在桶槽外側或上面，用以指示和節制桶槽內的液位，封鎖方式可依據需求加裝排污閥。接續法蘭可承受定制液位高度的一種節制儀表，指示器由磁性色片構成，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯示液位高度。也可在本體管上加裝磁性開關或遠傳變送器，輸出開關旌旗燈號或模仿量旌旗燈號。磁翻板液位計若裝備UR型電阻液位傳感器，或UB型電阻;電流液位變送器和(二次)顯示儀表，可以完成電動遠傳，并輸出4～20mA(或0～10mA)的規范旌旗燈號，以共同記載儀表，或工業節制核算機聯網。精確測量容罐液面、界面的位置。供電方式靈活，接線方法多種且極為方便，可滿足各種測量、控制、檢測的要求；該傳感器性能高，壽命長，有良好的環境適應性、可靠性和穩定性，安裝簡單，**使用于工業生產現場中。

磁翻板液位計適用于各種惡劣工業現場環境下，眾多優點集于一身：顯示直觀醒目；測量范圍大，不受貯槽高度限制；耐高溫低溫；耐腐蝕；耐摩擦；耐高壓；抗粉塵；不怕蒸汽；不怕堵塞；可帶料安裝，調試，無需停車；無機械滑動部分，無卡死現象；防雷擊，抗干擾；防爆設計，用于易燃易爆場所； 智能化實時自校正，測量準確，穩定，可靠；使用壽命長，經久耐用免維護，提高工程質量，增加生產效率。

磁翻板液位計有側裝和頂裝二種裝置方法,無論那種方法都可以綁縛遠傳安裝，通過加裝兩線制24VDC供電的遠傳變送器，可以讓液位計不僅當場顯示液位，又能夠遠程監控液位，綁縛遠傳變送器的磁翻板液位計可稱為遠傳型磁翻板液位計.

磁翻板液位計本體管采用無縫鋼管,銜接管處采用拉孔焊接,內部無劃痕。磁翻板液位計裝置方法可選擇側裝和頂裝，磁翻板液位計本體下端密封。

1.1 側裝不銹鋼磁翻板液位計
測量范圍：根據用戶要求（單根*長6000mm）；
測量精度：±10mm；
介質壓力：真空、1.0MPa、1.6MPa、2.5MPa、4.0MPa、
6.3MPa、10.0MPa；
介質溫度：-40℃~ 400℃（介質不凝結固化）；
介質粘度：≤ 10-4 m2/S；
介質密度：≥ 0.5g/cm3；
管體材質：標準304 不銹鋼（可選其他）；
安裝法蘭：標準DN20、DN25，可根據用戶要求定制；
排污：1/2”絲堵或閥門。

1.2 頂裝磁翻板液位計
測量范圍：根據用戶要求（*長4000mm）；
測量精度：±10mm；
介質壓力：真空、0.6MPa、1.0MPa、1.6MPa；
介質溫度：-40℃~ 400℃（介質不凝結固化）；
介質粘度：≤ 10-4 m2/S；
介質密度：≥ 0.7g/cm3；
管體材質：標準304 不銹鋼（可選其他）；
安裝法蘭：標準DN80、DN100，量程越大法蘭越大；
放氣：無或1/2”絲堵或閥門。

2 安裝方法
2.1 側裝不銹鋼磁翻板液位計
①若浮子和測量本體分開包裝，移除底部法蘭，保持浮子頂部（重的一端）向上，將浮子裝入測量管內，將底部法蘭裝好；②然后與被測容器連接，應保證法蘭間密封墊片安裝正確，保證管道連接暢通。
注意：安裝閥門1A、1B 是必須的，否則將會給后期

維護造成麻煩；浮子要輕拿輕放，以免損壞；安裝前必須
將顯示條用浮子全部調整為白色，以免影響讀數。

2.2 頂裝磁翻板液位計
頂裝液位計分罐頂上部和罐內部分，浮子組成為浮力浮子和磁鋼浮子，兩浮子之間由連桿相連，浮力浮子（2較大）向下在罐內，磁鋼浮子（5）向上，用來驅動顯示翻板。由于浮力浮子有一定長度需浸在液體中，相對容器底部為零而言，測量會有一定盲區（約20mm ~ 30mm，根據法蘭大小和液體密度而定）。實際測量過程中，因液體密度的些許變化，若中間某一顯示值和實際值有誤差，只需上下移動顯示板即可，這樣只會影響盲區的大小，而其他顯示值都是準確的。
注意：安裝時務必保證翻板/ 測量筒相對罐體處于垂直狀態，垂直度應小于3°。

3 調校與維護
3.1 調校
液位計出廠已經根據工藝調試好，一般不用現場調試；
若實際液位和面板顯示有超差，可略微上下移動面板解決。
注意：因為浮子裝反可能產生較大的誤差，應糾正浮
子的方向。

3.2 維護
3.2.1 側裝不銹鋼磁翻板液位計維護
根據需要對儀器清潔保護：
方法一：如果腔內附著臟物，將1A、1B 關閉，移除
底部法蘭，清潔測量管。
方法二：關閉1A、1B，打開底部排污閥，排掉測量管內的沉淀物。
特別提示：對于工程壓力≤ 6.3MPa 的儀表，在做壓力實驗時液位計本體可承受*大1.5 倍的標稱壓力不被破壞。
但浮子耐壓不大于1.5 倍工作壓力或特別聲明，故做壓力測試時務必謹慎或分開打壓。浮子若有損傷必須壓力測試合格后使用。
3.2.2 頂裝磁翻板液位計維護
根據需要對儀器清潔保護：清潔測量管，清潔浮子及連桿。

4 結論
在使用過程中，浮子易被臟物卡住，需要對浮子進行定期清理，確保磁翻板液位計的正常使用。
