RZ-UHZ_UK系列浮球液位控制器輸出液位的開關信號。產品與相應的電路配合，可用于石油、化工、紡織、印染、環保、民用建筑等各種敞口或密閉容器的液位控制和報警。

RZ-UHZ-UK系列浮球液位控制器特點
•結構簡單、安裝方便、工作可靠、維修簡易。
•應用范圍**、可適宜各種介質的液位控制。

RZ-UHZ-UK系列浮球液位控制器結構原理
利用磁性浮子隨液位升或降，使傳感器檢測管內設定位置的干簧管開關動作，發出接點開（關）轉換信號。 RZ-UHZ-UK系列浮球液位控制器主要技木參數
•精度:±10mm
•控制高度：300~6000mm
•連接法蓋尺寸：DN100，DN80，DN50，PN1.O，PN1.6 (法蘭連接)
•防爆標志：隔爆型：ExdIIBT4~6（**于24VDC）
本安型：ExiaIICT4~6
•防爆證號：隔爆型：GYB00331
           本安型：GYB00332
•控制接點容量：AC220V,1A(阻性)DC24V,0.5A
•控制接點壽命：5x10*次
•控制接點數：1、2、3、4點之間任選(超過4點可在訂貨時注明)。
出線接口螺紋：M20x1.5內螺紋。
RZ-UHZ-UK系列浮球液位控制器選型標記（表一）

型號	內容
UK-101	單只磁性浮子，1個控制點
UK-102	單只磁性浮子，2個控制點
UK-103	單只磁性浮子，3個控制點
UK-104	單只磁性浮子，4個控制點
UK-10X	單只磁性浮子，X個控制點

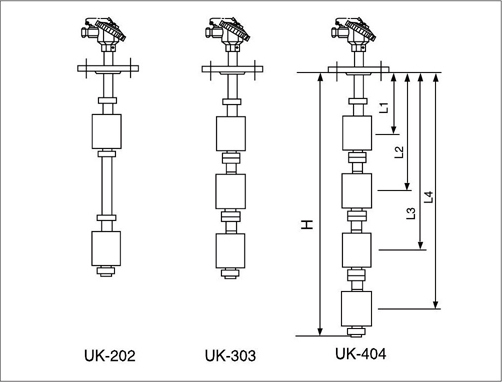

UK-202	2只磁性浮子，2個控制點	參照下圖
UK-303	3只磁性浮子，3個控制點
UK-404	4只磁性浮子，4個控制點
UK-X0X	X只磁性浮子，X個控制點

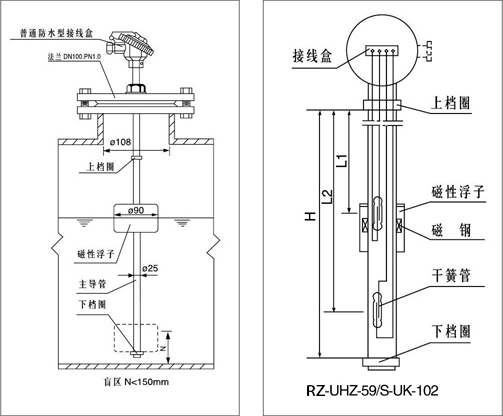

RZ-UHZ-UK系列浮球液位控制器結構形式（法蘭連接）

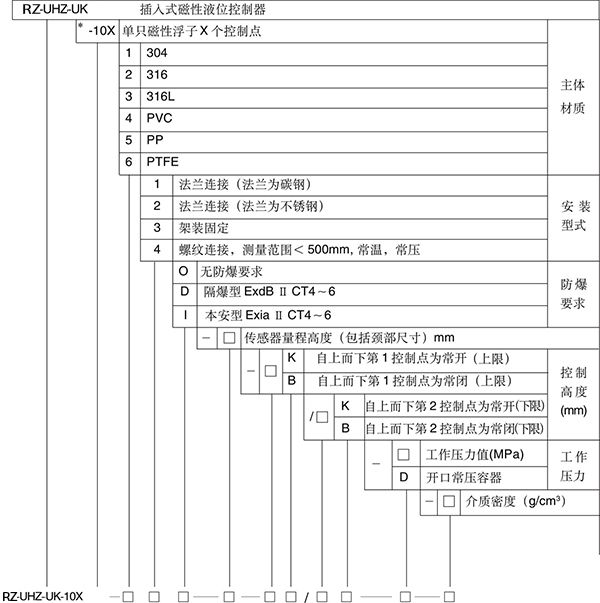

※RZ-UHZ-UK系列浮球液位控制器選型標記（表二）
注：*10X為單只磁性浮子，X個控制點（如上，下限控制即為102,如上限、上上限，下限、下下限控制即為104），若X只磁性浮子X個控制點、選型標記應為XOX（如202則表示為2只磁性浮子、2個控制點）

RZ-UHZ-UK系列浮球液位控制器選型舉例
測量高位水箱液位，磁性液位控制器為單只浮子，2個控制點，連接法蘭為碳鋼，量程2000mm，第1控制點高度500mm處常開（上限）；第2控制點高度1600處常閉（下限）, 常溫、常壓、普通防水型接線盒。
選型標記：RZ-UHZ-UK-102-110-2000-500K/1600B-D-1.0。

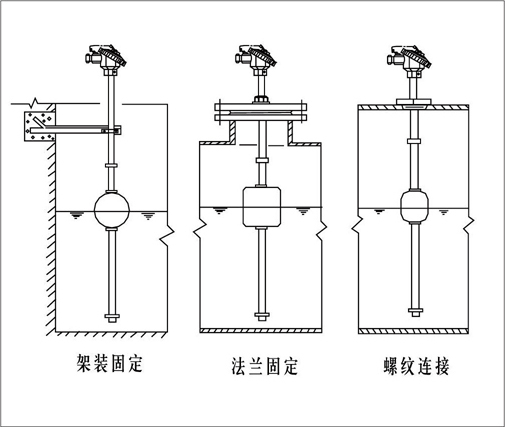

RZ-UHZ-UK系列浮球液位控制器安裝形式

RZ-UHZ-UK系列浮球液位控制器安裝、使用和維護
•液位控制器的安裝位置，應正確選擇在液體波動小、避開或遠離液體介質進出口處，減小介質流體對控制器的傳感器部分的沖擊而產生的影響。
•檔圈必須安裝牢固，以免測量失靈或磁浮子脫落。
•液位控制器的連接法蘭必須與用戶的容器法蘭配對。

應用須知
•對液體介質中含有懸浮雜質和親磁物質的場合會對浮子造成卡阻，因此該場合不宜使用本液位計。
•對于法蘭連接的磁性液位控制器，本廠采用化工部HG20592-20635-97管法蘭標準，若采用其他標準或特殊要求可在訂貨時注明。
•本廠根據用戶需要可配套供應液位控制箱和控制柜。

RZ-UHZ-UK系列浮球液位控制器訂貨須知
1、規格型號（參照表一和表二）2、量程范圍及控制高度3、工作壓力4、工作溫度5、材質要求6、特殊要求
