強波浪情況下超聲波液位計測量液位失準原因淺析

超聲波液位計作為一種新型的非接觸式液位測量儀表，被測介質幾乎不受限制，可**用于各種液體和固體物料高度的測量。具有維護工作量較小，安裝、調試方便，在控制室和現場均可實現簡單方便調試。不過在安裝和使用時也有其需要注意的地方，下面為大家介紹一個典型的案例，用以說明超聲波液位計安裝方式和安裝位置的重要性。

在8月的時候，我單位的技術人員到一家用戶單位提供技術服務，客戶單位有一個污水泵站，用了我們4臺一體式超聲波液位計。4號泵的這臺平時測量效果都相當準確，但是一旦水泵開啟抽水后，導致水位下降了，超聲波液位計便會測量不到液位的變化，只有等到抽水泵停止后，超聲波液位計才會變化，這時才能測量到液位的數據。

當我公司的技術員到達現場后，便讓客戶開啟水泵，于是就看到了與客戶所描述的一樣的情況?，F場用于抽水的是一臺155千瓦的水泵。水泵前面是一個帶水泥蓋板的水池，在進水通道上鑿開水泥板裝了一臺超聲波液位計。整個量程是7.5米，超聲波液位計量程是10米的。
 用于現場液位測量的是黃河 HHYX超聲波液位計，在現場，聽到水泵啟動的時候，聲音非常大，而且有水霧從探頭周圍的縫隙中飄出來，好像瀑布沖擊下產生的霧氣一樣。在水泵啟動之前，超聲波液位計上的回波信號非常清晰，信號也很強，

水泵啟動生，聽到底下傳來隆隆的水流的聲音，當水波浪越來越大，有水霧冒出來的時候，發現超聲波液位計上的水位反射信號就幾乎沒有了。

就這樣，超聲波液位計一直保持到5.06-5.10米，等到水泵停止工作，超聲波液位計上的水位反射信號又出現了，這時才顯示出正確的液位的測量值。

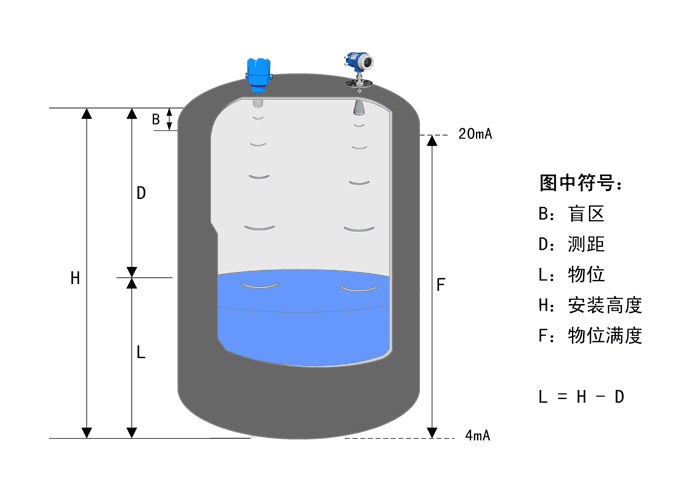

根據現場的狀況和超聲波液位計的測量原理，我公司的技術人員對此作出分析，判定是由于超聲波測量水位，是超聲波從探頭發射出去，達到水面再被反射回來，探頭接收到水面反射的回波，才判斷出水位的高低。在這個現場，因為超聲波液位計安裝的位置離水泵太近，155千瓦水泵抽水的時候，產生巨大的渦流、漩渦和浪花。超聲波液位計發射出去的超聲波，全部被衰減了，超聲波液位計接收不到反射的回波，就一直保持在水泵啟動時候的水位高低。

于是，原因找出來了，解決方案相應也就有了，具體的解決措施如下：**方式是把超聲波液位計改一個安裝地點，避開水泵產生的巨大漩渦和波浪。如果沒有方法可以避開，就要選擇更大量程的超聲波液位計來測量，比如：用20米量程的超聲波液位計來測量，因為功率加大了，有可能能夠測量到波浪下反射的信號。

針對于不同的工廠生產環境和具體的作業條件，就要要求技術人員能夠善于從現象之中找出本質，善于從儀表本身的特點和技術參數作為考慮，找出原因的真正所在，為用戶解決實際問題。

本文由潤中儀表科技有限公司整理發布。
