簡述在渦輪流量計的生產中節約電纜制造成本的手段

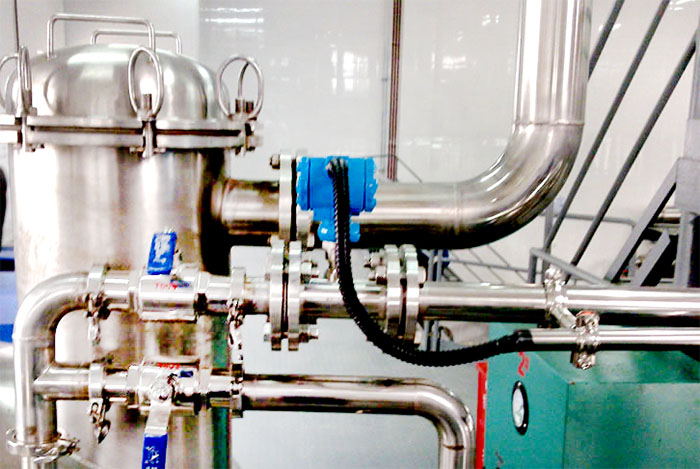

渦輪流量計是一種在工業生產的流量測量中運用較為**的流量儀表，作為渦輪流量計套件的一部分，渦輪流量計的連接電線電纜也是關系到渦輪流量計測量精度的一個重要要素。并且隨著國民經濟的快速發展和技術的進步，國內工業發展向縱深推進，市場上對電線電纜產品提出了高質量和低價格的要求?，F實的市場需要推動生產企業和相關研究單位對現有常規產品進行研究，充分發掘潛能，以創造更大的技術經濟效益。

我們知道，渦輪流量計通常做的電纜都是圓形的，并且現在市場上使用的電線電纜絕大部份都是采用的這個形式，但是圓形的交聯聚乙烯絕緣線芯在成纜時都要用填充材料填充空隙，無形中增加了電纜外徑，也增加了后道工序的材料用量。如果把導體改作扇形，使扇形的絕緣線芯成纜后正好形成圓形這樣就可以大大減少纜芯的成纜填充材料，同時也降低了成纜外徑，使后道工序的材料用量減少，從而降低電纜制造成本。
　　　　
目前交聯聚乙烯絕緣電力電纜（以下簡稱交聯電纜）的導體多用圓形緊壓絞合導體，該結構的導體在絕緣擠出和多芯成纜時的工藝控制和操作都較簡單，但圓形的絕緣線芯在成纜時都要用填充材料填充空隙，以保證成纜后成品電纜外觀的圓整度。這在增加電纜輔助材料的同時，也增加了電纜的外徑，無形中又增加了后道工序的材料用量，增加了電纜的制造成本。
　　
在新的電纜國家標準中由于取消了原規定的交聯聚乙烯絕緣電力電纜導體為圓形緊壓的限制，考慮到上述額外的材料用量，如果把導體改作扇形，使扇形的絕緣線芯成纜后正好形成圓形，這不但可以大大減少纜芯的成纜填充材料，同時降低了成纜外徑，使后道工序的材料用量也可減少，從而降低電纜的制造成本。
　　
　一、 電纜制造中的技術關鍵
　　
根據渦輪流量計上述情況，設計了相應的電纜結構。關鍵問題是由于扇形導體外表面的曲率半徑小于同截面的圓形導體，造成相鄰絕緣層的局部電場強度較高，要較好地解決這問題，必須對扇形導體截面進行優化設計。交聯電纜的半導電屏蔽層和絕緣層擠制為三層共擠，采用常規圓形緊壓導體三層共擠時其偏心度就不易控制，更何況對扇形導體的三層共擠，其工藝難度可想而知。我們經過多次摸索反復試制，終設計出一套三層共擠模具，從而基本解決了扇形導體的絕緣擠出的工藝難點。
　　
　　二、線纜產品工藝工裝的設計和試驗
　　
因為扇形導體在塑力纜的絕緣擠制時通常為單層擠出，一般可直接采用圓形擠管式模具。而CCV機組的絕緣擠出為三層共擠，膠料流動狀態比較復雜。為獲得良好的絕緣形狀，必須采用合適的模具。安徽萬邦特種電纜有限公司先后采用了以下四種試驗方案。
　　
　　2.1 模芯模套全部采用扇形，擠壓式
　　
實際擠制后發現，雖然線芯和?？诰鶠樯刃?，但擠出的絕緣層厚度極不均勻，扇形兩翼處的絕緣厚度小，在扇形面處的絕緣層厚度較大，結果是絕緣線芯外觀呈扇形不大明顯，而接近于圓形。分析原因認為，擠壓式模具使熔融的膠料在流道中存在壓力，而由于?？谔幍纳刃问沟贸隹谔帀毫Σ痪?，渦輪流量計導致在截面上出膠量存在較大差異，從而造成扇形形狀不明顯而成為圓形。
