智能旋進旋渦流量計在天然氣管道上的安裝要求

產品概述
旋進旋渦流量計是采用的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國內同類產品的水平的新型氣體流量儀表。旋進旋渦流量計**應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，，性能穩定，計量準確，安裝方便，維護量小，得到廣大用戶的一致好評。是目前油田和城市天然氣輸配計量和貿易計量的**產品。

產品類型
旋進旋渦流量計根據其測量對象的不同，分為“智能型旋進旋渦流量計”和“蒸汽型旋進旋渦流量計”。
智能旋進旋渦氣體流量計采用的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國內同類產品的水平?？?*應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。
蒸汽型旋進旋渦流量計采用的雙探頭旋進式流量傳感器技術，抗干擾能力強，精確度高、無機械轉動部件，不易腐蝕，結構緊湊，可靠性高、穩定性好，維修量小。
智能型旋進旋渦流量計可以測量各種氣體，而蒸汽型旋進旋渦流量計則只能測量蒸汽。



工作原理
當流體通過由螺旋形葉片組成的旋渦發生器（見圖1）后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度

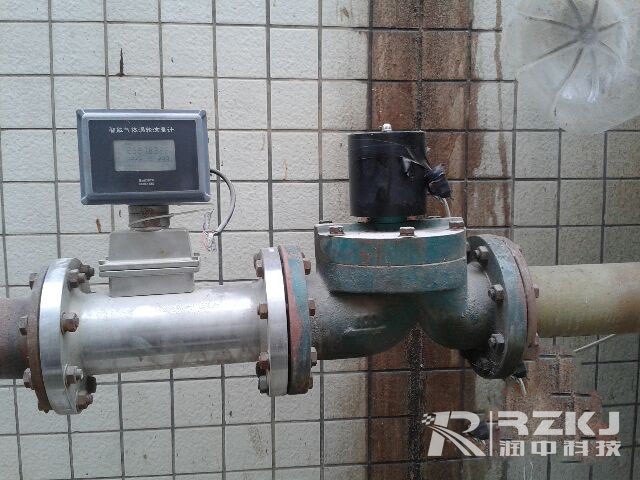

智能旋進旋渦流量計在天然氣管道上安裝時有哪些要求呢？

1、旋進旋渦流量計的外殼接地端子必須良好接地。

2、流量調節閥應安裝在流量計的下游側。

3、流量計周圍不能有強的外磁場干擾及強烈的機械振動。

4、流量計上、下游直管段長度要求至少保證上游不小于5D，下游不小于2D。

5、在防爆、防塵、防水的環境中使用，流量計的接線端口必須使用防爆、防水接頭。

6、流量計安裝前應根據流量計標志，審核使用環境條件，確保流量計的流向、工作壓力等參數符合規定。

7、流量計安裝在室外時，應在其上部加裝遮蓋物，以免雨水浸入和烈日曝曬而影響流量計的準確計量和使用壽命。

8、為了保證流量計的測量精度，直管段必須與流量計內孔同心，但直管段內徑不得小于流量計的內孔直徑。為了便于安裝使用，直管段內徑可賂大于流量計內徑。若被測氣體不含有較大的顆?；蜉^長的纖維性雜物時，可以不安裝過濾器。
本文由潤中儀表科技有限公司整理發布。
