    如何正確安裝多普勒超聲波流速儀,請點擊就明白了

    發表時間:2022-09-26 ??點擊次數:572? 技術支持:1560-1403-222

    如何正確安裝流速儀,請點擊就明白了

    多普勒流速儀 ,做為當今社會水利環保工程數據監測**使用的一款流速測量設備,是一款非常適合河道渠道,非滿管測量流量的儀表,它使用范圍廣,可應用于河道、渠道、不滿管管道、下水道、地下管網等現場。但是它對測量點的要求比較高,如果安裝錯誤,就會出現一些列問題。因此,流速儀的安裝要點大家必須牢記于心。本文就對流速儀的安裝要點做相關闡述,大家要看仔細嘍!

    多普勒流速儀01

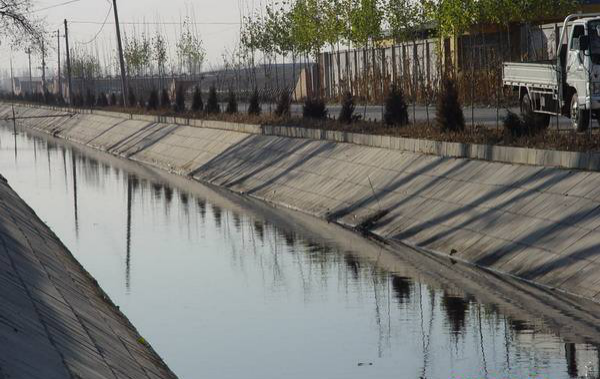

    一、安裝地點的選擇

    要選擇水流平穩處測量。水流不平穩的地方,多數情況下是紊流,紊流條件下測量到的流速是跳動的,不穩定,誤差會很大。

    圖片1

    選擇流速平穩的渠道段安裝

    二、對上下游渠道的要求

    理想條件下,流速儀安裝地點的上游有渠道寬度10倍的直渠道,下游有5倍的直渠道。上游直渠道的長度越長越好,越長水流就越平穩,流速測量就越接近實際流速。并且這一段不能有任何阻擋物,比如:閘門、堰槽等,保證傳感器前端水流流態平穩無紊流。如果達不到上游10倍直渠道,zui少要有渠道寬度5倍,不能低于5倍。

    舉例:一條矩形渠道的寬度是2米,那么傳感器安裝地點的上游和下游的直渠道分別要有多少米長度呢?如下圖所示。

    圖片2

    寬度2米渠道的上游和下游直渠道要求

    三、安裝高度的選擇

    首先要確定枯水期水位高度,傳感器要比zui低水位再低5cm。傳感器應盡量安裝于靠近渠底,如果渠底有很多沉淀物、淤泥、水草或者有石頭會滾動,可以抬高安裝位置,避免被沉積物與水草覆蓋探頭,或者被石頭沖擊探頭。探頭距渠底的理想高度為100mm—250mm,具體要根據渠道的zui低水位確定。

    圖片3

    傳感器要比zui低水位再低5厘米

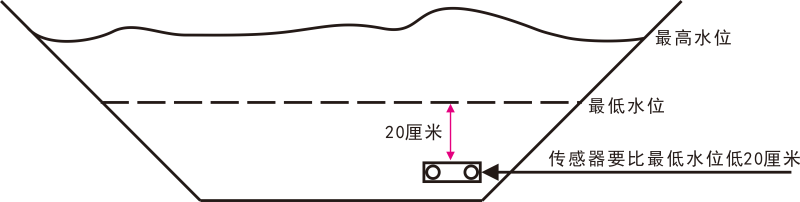

    四、水平安裝位置的選擇

    20米以下寬度的渠道,如果是矩形渠道,是安裝在整個渠道寬度的15-20%處。對于梯形渠道,傳感器安裝在斜坡和底邊交界處,又叫做“坡腳”處。

    圖片4

    傳感器安裝在梯形渠道的“坡腳”

    五、圓形渠道內流速儀安裝

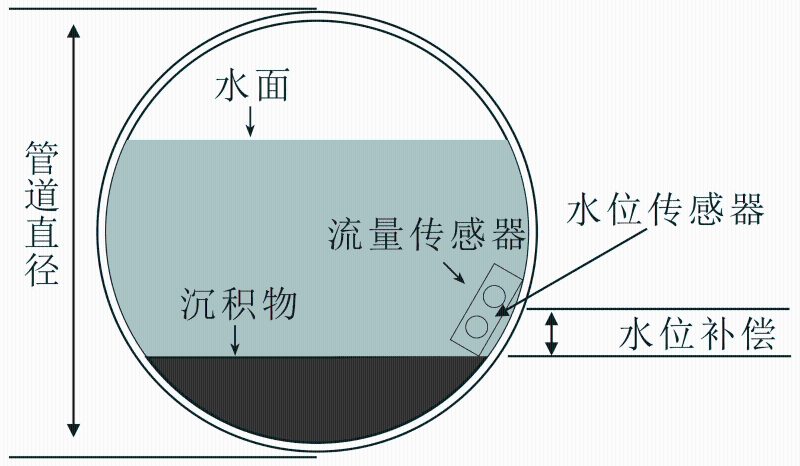

    在圓形管道內,如果有沉積物,把傳感器安裝在沉積物以上避免沉積物覆蓋在傳感器上,對測量造成影響。

    圖片5

    有沉積物管道的安裝位置

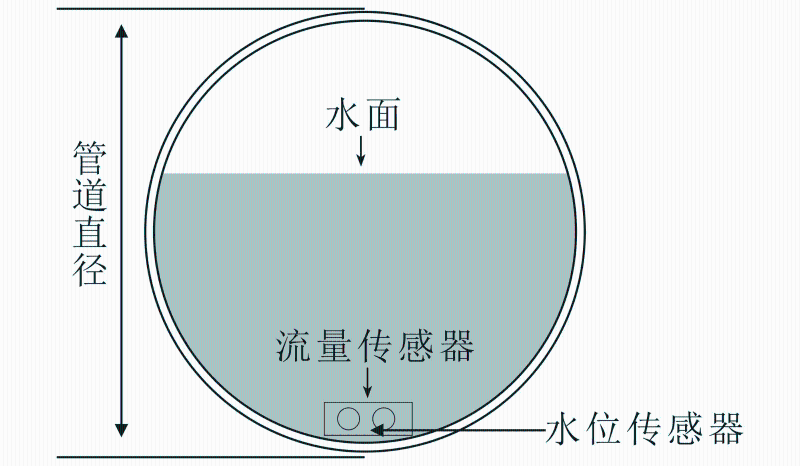

    在沒有沉積物的管道內安裝,可以直接安裝在渠道底部。為了防止水流沖擊變動傳感器的安裝位置,傳感器底部有一個基座,專門用來固定在管道上。同時,傳感器要裝在靠近管道的出口,這樣既便于安裝,又利于維修和更換。

    圖片6

    無沉積物管道的安裝位置

    以上五大要點只是針對于常見工況下的安裝要求,并不代表所有。要想流速儀安裝沒問題,還要考慮現場其他的環境因素。
